同层排水技术排水系统
传统排水系统,卫生器具直接安装在卫厨间的楼板地面上,卫生器具的排水支管穿过该层的楼板地面,伸到下层用户的天花板上,在天花板上汇合,最后接入排水立管中。
降板式的同层排水,是将卫厨间的楼板往下降一定的高度(或填高卫厨间地面一定高度),卫生器具的排水横支管在该层楼板的上面汇合,并排入排水立管中。
捷流同层排水,可以使同一层的污废水在该层楼板上汇集并接入排水立管中,实现真正的同层排水。解放卫生间的束缚,创造自由的空间。

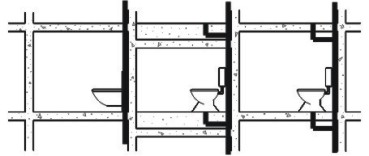

捷流同层排水 降板同层排水 传统排水

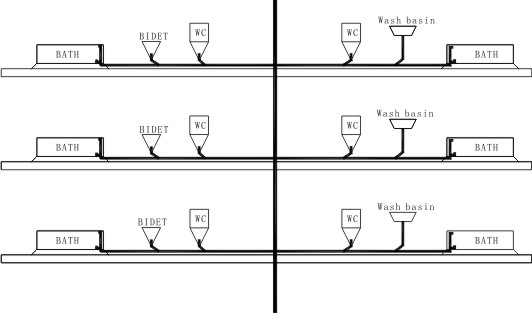

同层排水系统示意图
捷流同层排水特点:
排水支管不穿越楼板,沿墙而走,在同一楼层内与立管相连。

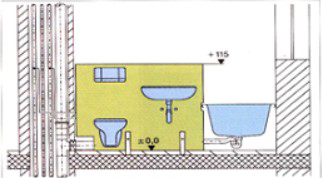

在室内装修时,砌一堵假墙将管道和水箱都隐藏在其中。
|
